Увод у обичне диференцијалне једначине

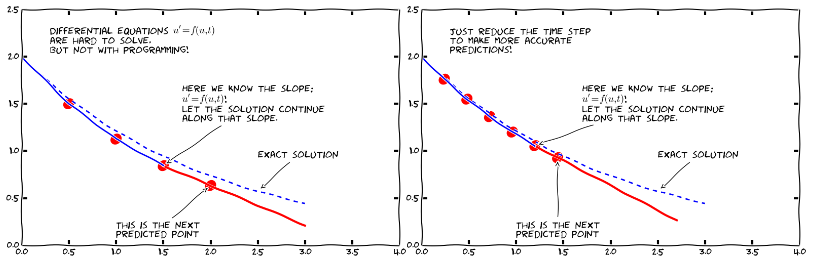

diff

Диференцијалне једначине представљају један од најмоћнијих математичких алата за разумевање и предвиђање понашања динамичких система у природи, инжењерству и друштву. Динамички систем је систем са неким стањем, обично изражен скупом променљивих, који се развија у времену. На пример, осцилирајуће клатно, ширење болести и временски услови су примери динамичких система.

Диференцијална једначина је свака једначина у којој се се јављају независно променљива x, непозната функција f(x) и изводи те функције. Ако непозната функција зависи само од једна променљиве, рећи ћемо да је диференцијална једначина обична. Сем обичних, постоје и парцијалне диференцијалне једначине код којих непозната функција зависи од више независних променљивих.

Кошијев проблем подразумева налажење решење диференцијалне једначине којој су дати почетни услови у некој тачки.

Ојлеров метод за решавање Кошијевог проблема обичне диференцијалне једначине

Ојлеровом методом се одређује приближна вредност Кошијевог проблема у низу еквидистантних тачака. Посматрајмо следећи Кошијев проблем:

kosijev , uslov

за дату функцију f и почетне вредности x0 и u0. Ојлеровом методом можемо одредити вредности непознате функције f у еквидистантним тачкама x0,..., xn са размаком h. Формула се добија интеграљењем Њутн Лајбницове формуле у границама од xi до xi+1

njutn

Ако узмемо да је x=xi и заменимо у једначину изнад добијамо:

ojler

где су xi еквидистантни чворови, а ui приближне вредности функције у тим чворовима.

Ову методу бисмо у Octave-u имплементирали на следећи начин:

function [sol,time] = ode(f,u0,h,n)
  u=zeros(n+1,1);
  u(1)=u0;
  t=linspace(0,n*h,length(u));
  for i=1:n
    u(i+1)=u(1)+h*f(u(n),t(n));
  endfor
  sol=u;
  time=t;
 end

Резултат се налази у вектору sol и представља вредности непознате функције у n+1 еквидистантних тачака.

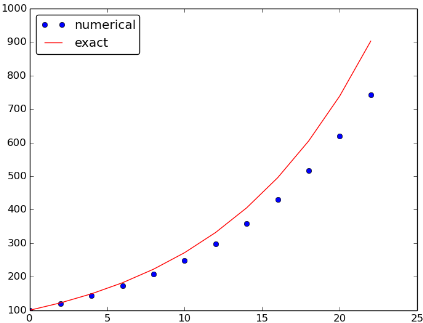

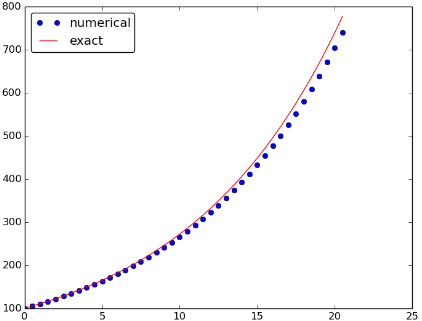

Ако нам је циљ да нађемо приближне вредности функције у непосредној околини почетне тачке, ова метода даје задовољавајуће резултате. У том случају, што је мањи корак h наше израчунате вредности ће бити приближније правим вредностима. На слици испод је дат пример одступања резултата методе од правих вредности функције у датим тачкама у случају да је корак 2 (прва слика) и у случају да је корак 0.5 (друга слика).

graf1 graf2

На сличан начин у Оctave-у можемо имплементирати и методу Рунге Кута.

function [tt, yy] = runge_kutta(f,t0,y0,h,N)
  k = N+1;
  tt = zeros(k,1);
  yy = zeros(k,1);
  tt(1) = t0;
  yy(1) = y0;
  for i = 2:k
    tt(i) = tt(i-1) + h;
    m1 = f(tt(i-1),yy(i-1));
    m2 = f(tt(i-1) + (h/2),yy(i-1) + (h/2)*m1);
    m3 = f(tt(i-1) + (h/2),yy(i-1) + (h/2)*m2);
    m4 = f(tt(i),yy(i-1) + h*m3);
    yy(i) = yy(i-1) + h*(m1 + 2*m2 + 2*m3 + m4)/6;
  end
end

Решавање обичне диференцијалне jедначине коришћењем уграђене функције lsode

Нека је дат Кошијев порблем следећег облика:

kosijev , uslov

Овај проблем се лако може решити у Octave-у коришћењем уграђене функције lsode. Потпис ове функције је следећи


  [y, istate, msg] = lsode (fcn, u_0, x)

где је x вектор еквидистантних временских тренутака у којима тражимо решење, u0 дата вредност функције у тренутку x0, а fcn функција над којом позивамо методу. Ова функција мора бити облика:


   fcn(x,t)=z

где су x и z вектори, а t скалар.

Решење се налази у матрици y у којој сваки ред одговара елементу вектора x. Први ред излаза одговара тренутку x0 па је прва вредност у матрици дато u0.

Након успешног извршавања, istate ће садржати вредност 2. Ако извршавање није било успешно, istate ће садржати неку вредност различиту од 2 и msg ће садржати додатне информације о грешки која је настала.

Пример коришћења ове функције у Octave:

>> fcn = @(y,t) [y(2); (1-y(1)^2)*y(2)-y(1)];
>> t = linspace(0,2,10)
t =

        0   0.2222   0.4444   0.6667   0.8889   1.1111   1.3333   1.5556   1.7778   2.0000

>> [y,istate,msg] = lsode(fcn,[2;0],t)
y =

   2.0000        0
   1.9600  -0.3245
   1.8665  -0.5016
   1.7413  -0.6205
   1.5917  -0.7252
   1.4182  -0.8402
   1.2162  -0.9843
   0.9770  -1.1792
   0.6863  -1.4527
   0.3233  -1.8330

istate = 2
msg = successful exit
